产品中心>>抽空器


罐用喷射器

  PSG系列罐用喷射式混合器适用范围广阔,作为一个依据,可以说,只要用离心泵可以传送翻转液体,就可以用这种混合器。主要用于容器、贮存罐和中和池,如油品调合,酸碱中和反应等工艺,实为理想的混合设备。

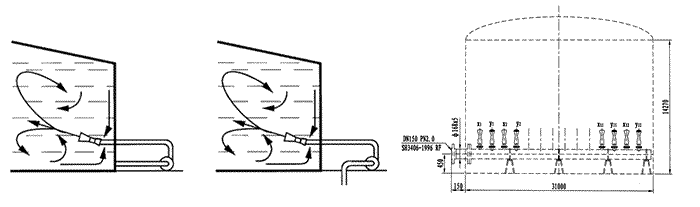

PSG系列罐用喷射式混合器,在大型贮存罐中的作用尤为显著,其安装方位如图所示。


型号标准

产品规格
螺纹连接的罐用喷射式混合器
型号
尺寸
DPG-1-R
DPG-2-R
DPG-3-R
DPG-4-R
DPG-5-R
DPG-6-R
DPG-7-R
d
Rc3/4
Rc1
Rc1 1/2
Rc1 1/2
Rc2
Rc3
Rc4
L
170
220
265
345
400
520
610
h
20
24
24
24
30
33
40
D
52/50
60/60
75/70
85/80
100/90
125/120
160/150
注:表中斜线下方尺寸为材质不锈钢或塑料混合器



法兰连接的罐用喷射式混合器

型号
尺寸
DPG-1-F
DPG-2-F
DPG-3-F
DPG-4-F
DPG-5-F
DPG-6-F
DPG-7-F
d
20
25
40
40
50
80
100
L
205/170
255/220
300/265
380/345
440/400
570/495
660/610
D
52/50
60/60
75/70
85/80
100/90
125/120
160/150

产品选型

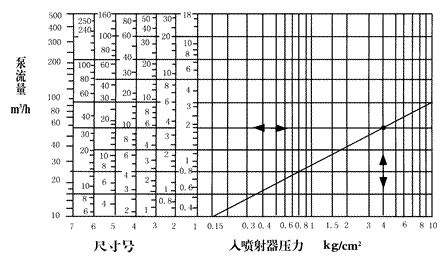

  PSG系列罐用喷射式混合器型号和尺寸号的安排十分巧妙,对于一般的工艺要求来说,总能找到理想的混合器,根据下列功率曲线,您总能得到满意的答案。
示例:己知:罐直径:3600mm 罐高度:8m 翻转泵流量:10m3/h
入混合器压力:4kg/cm2 翻转次数:0.5h/次
求解:罐用喷射式混合器的型号。
